Meten en tekenen op je bouwplan
Open een PDF-plan, controleer de schaal, meet lengtes en oppervlaktes, zet symbolen en leidingen erop en bewaar alles weer als PDF. Klaar om te delen met je klant of je ploeg.
Alles wat je op een plan wilt aanduiden
Gemaakt voor de werf: grote knoppen, werkt met je vinger of een stylus, en alles in de juiste maat op papier.
Schaal vanzelf gevonden
PDFConstruct leest "schaal 1:50" op je plan. Of tik twee punten op een maat die je kent.
Meten in mm, cm of m
Lengtes, oppervlaktes, omtrek, hoeken en volumes. De maat staat netjes langs de lijn.
Symbolen voor elk vak
Ruwbouw, elektro, water, ventilatie, centrale verwarming en afbouw. Of teken je eigen symbolen.
Kringen en legende
Verbind symbolen tot kringen met een nummer en een kleur, ook over pagina's heen. De legende komt er vanzelf bij.
Arceringen en materialen
Baksteen, beton, zachte en harde isolatie, hout, glas, grond en meer. Vergroten, verkleinen en draaien.
Isometrische schema's
Een isometrisch raster, de richting waarin je tekent, lengte en materiaal per leiding en doorvoeren door wand of vloer.
Slim grijpen en raster
Punten springen naar muren, hoeken, je eigen tekening, symbolen of het raster. Netjes recht en op een rij.
Opvolgen op de werf
Zet elk punt op open, bezig of klaar, voeg foto's toe en kopieer het overzicht naar Excel.
Opslaan als PDF
Je plan met al je aantekeningen en een overzichtspagina, in één PDF om te mailen of af te drukken.
Aanzichten tekenen
Muren, deuren, ramen, poorten, platen, studs en isolatie, op hun echte maat. Hoeken sluiten vanzelf.
Foto's op het plan
Pin een foto op de plek waar ze genomen is, met de kijkrichting erbij. Eén tik en je ziet ze.
Lagen en vrij aanpassen
Toon of verberg per vakgebied. Vormen pas je aan met bolletjes, en uitlijnen of gelijk verdelen gaat met één tik.

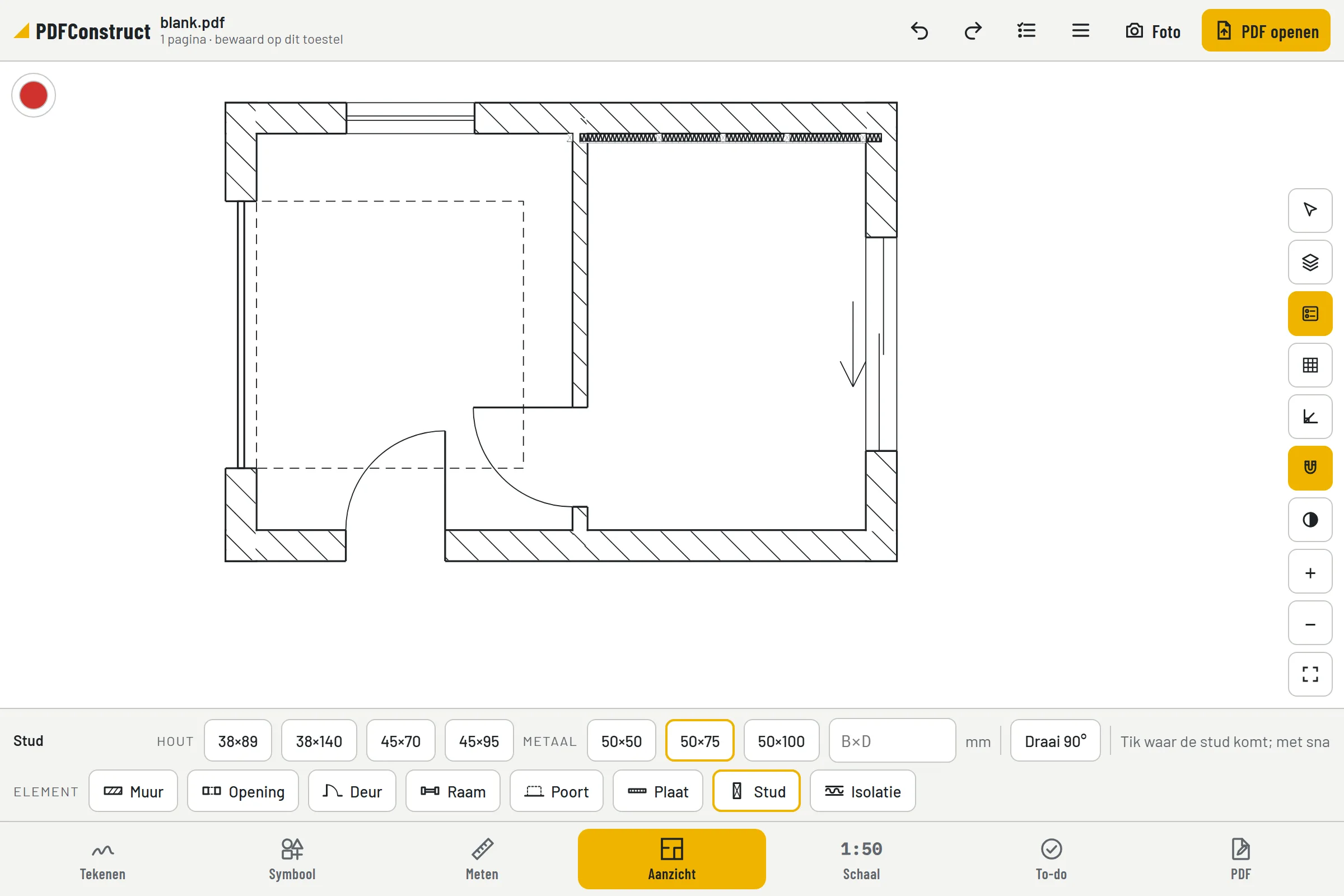

Een bovenaanzicht in een paar tikken
Tik de hoeken van een kamer en de muren staan er, met hun echte dikte. Tik op een muur en er komt een deur, raam of poort in. Studs, platen en isolatie springen netjes tegen de wand.
- Draaideuren, schuifdeuren, vaste en draairamen, sectionale poorten
- Houten en metalen studs, gipskarton, OSB en isolatie
- Lengte intypen terwijl je tekent

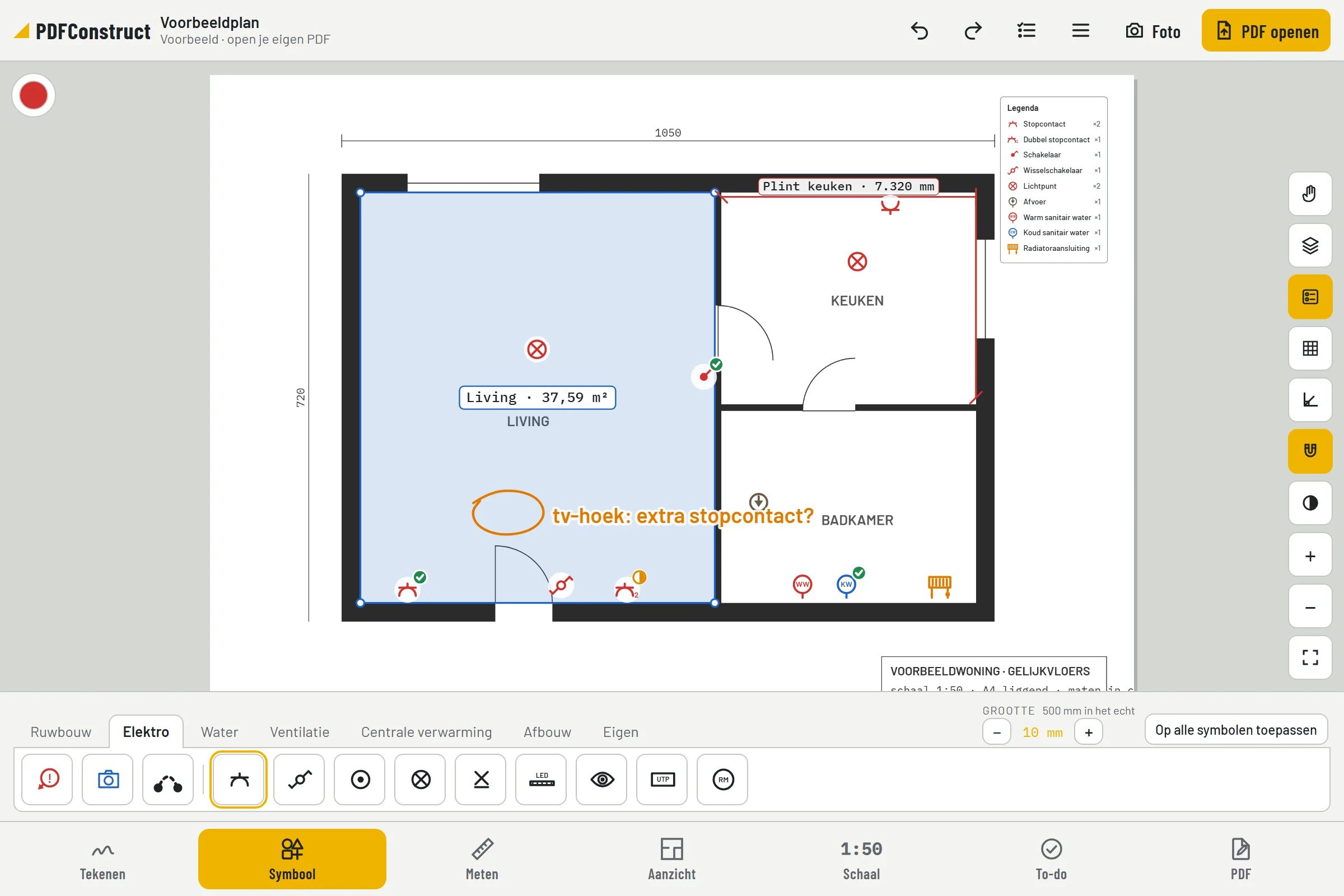

Je plan, aangevuld met wat er moet gebeuren
Zet stopcontacten, lichtpunten, afvoeren of profielen op het plan. Ze krijgen een vaste grootte op papier, zodat ze leesbaar blijven bij het afdrukken.
- Kringen met nummer en kleur
- Legende in een lege hoek, of op een extra pagina
- Montagehoogte en foto's bij elk punt

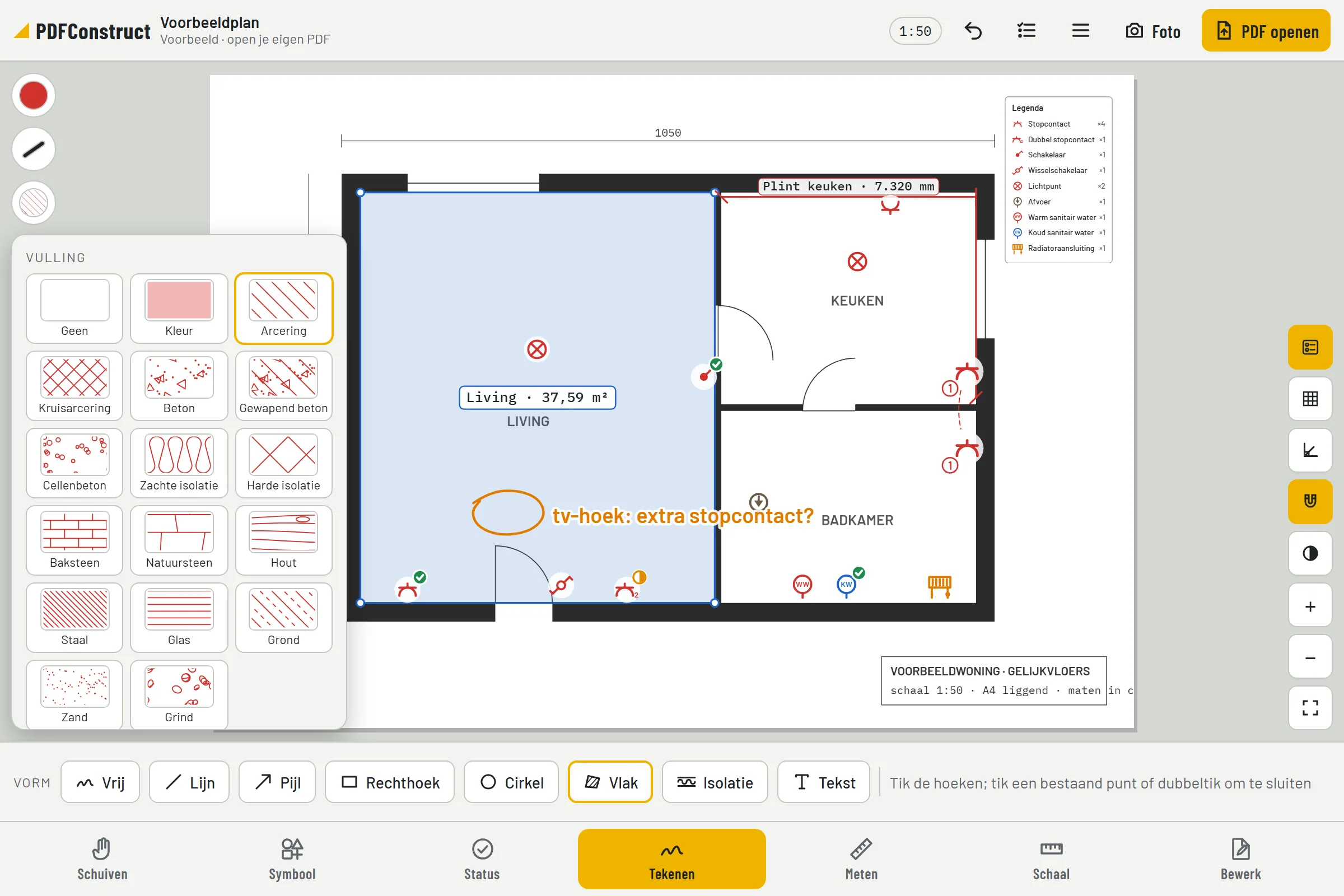

Materialen zichtbaar maken
Teken een vlak, rechthoek of cirkel en kies een vulling. Isolatie volgt vanzelf de lange zijde.
- 16 arceringen en materialen
- Lijntypes, pijlen en eindtekens
- Lijndikte van heel fijn tot heel dik

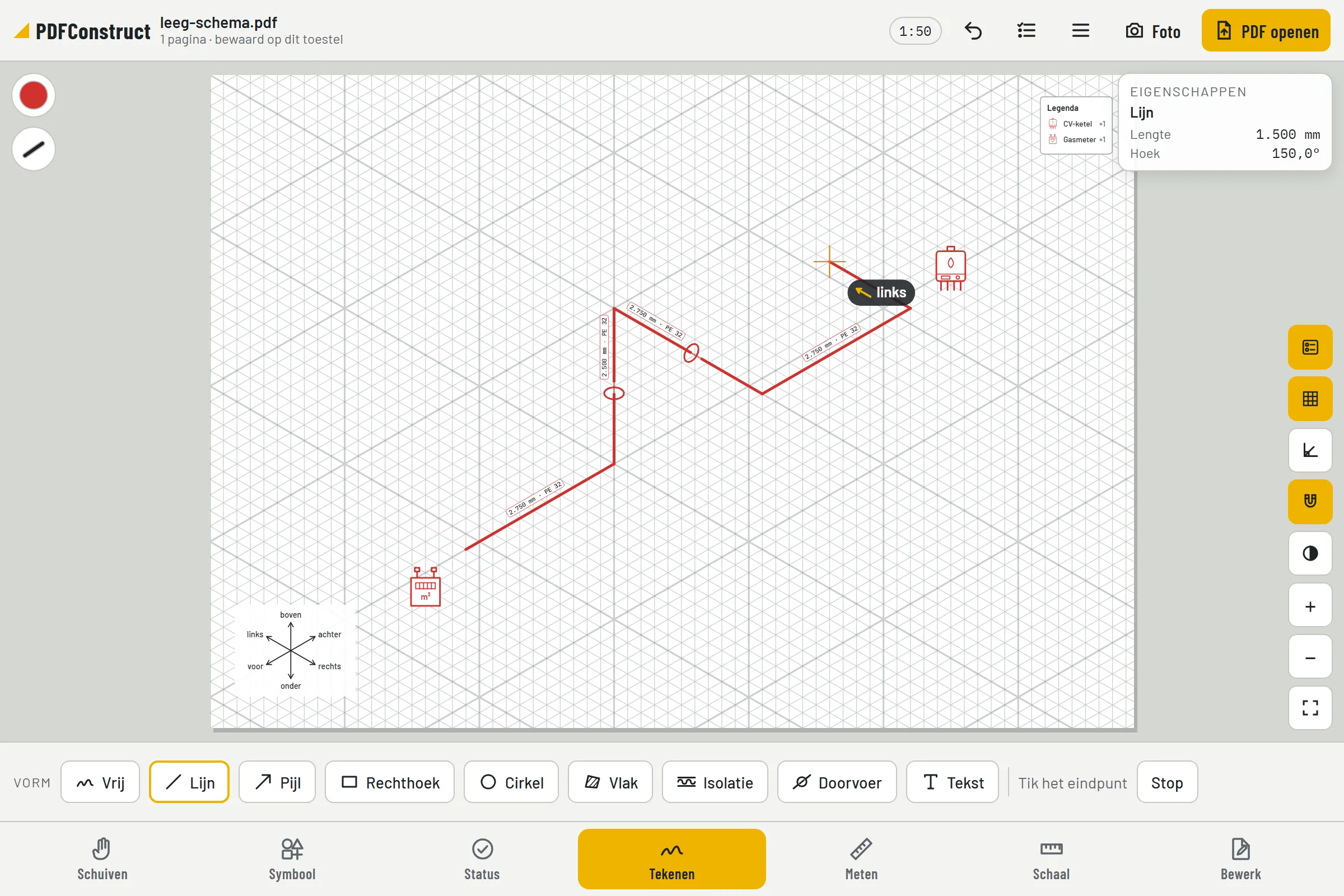

Leidingschema's in 3D, op raster
Teken langs de drie assen. PDFConstruct toont of je naar boven, achter of links gaat, zet de lengte en het materiaal bij elke leiding en duidt aan waar je door een wand of vloer gaat.
- Maatvoering in mm, cm of m
- Het laatste materiaal loopt vanzelf door
- CV-ketel en gasmeter als symbool
Voor iedereen die met plannen op de werf staat
Van de eerste opmeting tot de oplevering: duid aan, meet en volg op, rechtstreeks op het plan.
In vier stappen
Open je PDF
Een plan van de architect, een schema of een foto van de werf.
Controleer de schaal
Meestal vindt de app ze zelf. Anders tik je een gekende maat aan.
Meet en teken
Lengtes, oppervlaktes, symbolen, arceringen en schema's.
Bewaar en deel
Als PDF of afbeelding, of als overzicht in Excel.
Veelgestelde vragen
Moet ik iets installeren?
Nee. PDFConstruct werkt in je browser op pc, tablet en gsm. Voor Android komt er ook een app in Google Play.
Waar worden mijn plannen bewaard?
Op je eigen toestel. Je plannen en aantekeningen worden niet naar een server gestuurd.
Heb ik een account nodig?
Nee. Je opent de app en begint meteen met je eigen plan.
Kan ik ook op een foto meten?
Ja. Voeg een foto toe als extra pagina, tik twee punten op iets waarvan je de maat kent en meet verder.
Hoe leer ik werken met de app?
Lees de handleiding: elk gereedschap wordt er uitgelegd met voorbeelden uit de praktijk.
In welke talen werkt de app?
In het Nederlands, Engels, Duits en Frans. Je kiest de taal in het menu van de app.
